รายละเอียดสินค้า:
|
| ใบสมัคร: | บริการขุดเจาะบ่อน้ำมัน | การใช้: | การควบคุมแรงดันบ่อน้ำมัน |
|---|---|---|---|
| ระดับวัสดุ: | DD | ระดับการผลิต: | PLS2 |
| ระดับอุณหภูมิ: | PU | มาตรฐาน: | API 6A |
| ชื่อผลิตภัณฑ์: | ต้นไม้แตกหักของหลุมผลิต | ความกดดันจากการทำงาน: | 10,000 psi |
| ขนาดเจาะ: | 4 1/16" | ||
| เน้น: | ต้นคริสต์มาส DD Gas Well,ต้นคริสต์มาสหลุมผลิต 10,000 psi |
||

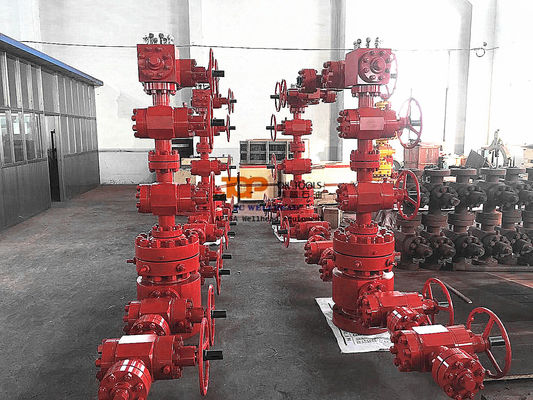

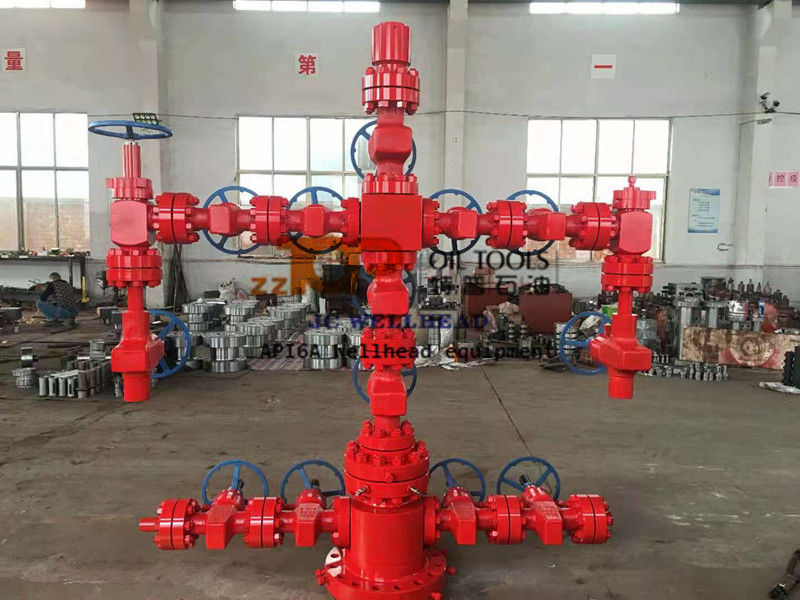

API 6A อุปกรณ์บ่อน้ำมันและก๊าซต้นคริสต์มาส X-tree
ต้นคริสต์มาสของหลุมผลิตเป็นส่วนสำคัญที่พื้นผิวของบ่อน้ำมันหรือก๊าซซึ่งมีส่วนต่อประสานที่มีโครงสร้างและแรงดันสำหรับอุปกรณ์ขุดเจาะและการผลิตจุดประสงค์หลักของต้นคริสต์มาสของหลุมผลิตคือการจัดเตรียมจุดแขวนและซีลแรงดันสำหรับสายปลอกที่วิ่งจากด้านล่างของส่วนของรูไปยังอุปกรณ์ควบคุมแรงดันพื้นผิว - Blowout Perventer (BOP)ชุดประกอบหลุมผลิตและต้นคริสต์มาสทั้งหมดได้รับการออกแบบ ผลิต และทดสอบอย่างสมบูรณ์ตามมาตรฐาน API 6Aต้นคริสต์มาสหลุมผลิตที่ผลิตโดยบริษัทของเรามีการใช้กันอย่างแพร่หลายในโครงสร้างบ่อน้ำประเภทต่างๆ และการตกแต่งอย่างดีนอกจากนี้ยังเหมาะสำหรับการทำให้เป็นกรด การแตกร้าว การฉีดน้ำ การฉีดไอน้ำ และการทดสอบบ่อน้ำในขณะเดียวกัน เรายังสามารถออกแบบและผลิตหลุมผลิตตามความต้องการพิเศษของเงื่อนไขการขุดเจาะและการทำให้สมบูรณ์ในไซต์งาน
พารามิเตอร์ทางเทคนิคของหลุมผลิต X-tree
| ไม่. | คำอธิบาย | จำนวน |
| 1 | Braden Head: 20 ¾ " 3M Flanged Top × 20" Slip and Lock (เชื่อมน้อยกว่า) ชุดหัว Bradenมีเต้ารับข้างเกลียวตัวเมียขนาด 2" LP สองช่อง ซีล 2 ตัวและพอร์ตทดสอบหนึ่งพอร์ต ปริมาณ P-Seals ที่เพียงพอ ประแจอัลเลนและซีลอะไหล่หนึ่งชุด ข้อมูลจำเพาะ API รุ่นล่าสุด 6A วัสดุระดับ 'BB' ระดับอุณหภูมิ 'U' , PSL-4. | 1 |
| 2 | ชุดสลิปและซีล20" Nominal size Slip and Seal assy. เข้าคู่กับ item no. 1 for 13 3/8" Casing API spec.6A รุ่นล่าสุด วัสดุคลาส 'BB' ระดับอุณหภูมิ 'U' PSL-4 | 1 |
| 3 | Gate Valve: 2" LP Threaded Gate Valve with Hand Wheel, 3,000 psi wp. with hand wheel. API spec. 6A latest edition, Material Class 'BB', Temperature Level 'U', PSL-4, PR 2, Appendix 'F '. | 1 |
| 4 | Nipple: 2" LP Nipple, ยาว 6 นิ้ว, 10,000 psi wp. | 1 |
| 5 | บูลปลั๊ก: 2" LP บูลปลั๊ก ½" NPT เคาะ ยาว 6 นิ้ว 10,000 psi wp.. | 1 |
| 6 | Bull Plug: 2" LP Bull Plug ยาว 6 นิ้ว | 1 |
| 7 | ปะเก็นแหวน: ปะเก็นแหวน RX 74, สแตนเลส. | 1 |
| 8 | สตั๊ด & น๊อต: สตั๊ดพร้อมน๊อตสองตัวอย่างละ 2" × 15 ½", ชุบสังกะสี/ แคดเมียม | 20 |
| 9 | Multi Bowl/Split Unihead/Compact type Casing and Tubing Head Assy.: Multi Bowl/Split Unihead type Casing and Tubing Head Assembly ประกอบด้วย Lower Spool 13 5/8" 5M Flanged top × 20 ¾" 3M flanged bottom, two 2 1/ 16 "5M studded, 1 ½" LP VR Plug เต้ารับด้านข้างแบบเกลียวแกนด้านบน 13 5/8 " 5 ม. บน x 13 5/8 " ด้านล่าง 5 ม. 2 1/16 " หมุดเกลียว 5 ม., ปลั๊ก LP VR 1 ½ " แบบเกลียวหน้าแปลนด้านล่างของแกนม้วนเก็บด้านล่างพร้อมซีลสำหรับส่วนคอขยายของปลอก 13 3/8", ตัวเรือนด้านบนสำหรับลงจอดแบบแมนเดรลแบบมาตรฐาน ไม้แขวนเสื้อและซีลหรือชุดสลิปและซีลฉุกเฉินสำหรับปลอก 9⅝"หน้าแปลนด้านล่างของแกนม้วนบนเตรียมไว้สำหรับซีลรองของส่วนคอขยายของ 9 5/8 " ไม้แขวนแบบแมนเดรล/ ปลอก ตัวเรือนด้านบนถึงพื้น 13⅝" nom.ที่แขวนท่อและซีล สกรูล็อคข้อมูลจำเพาะ API6A รุ่นล่าสุด วัสดุระดับ 'BB' อุณหภูมิระดับ 'U', PSL-4 | 1 |
| 10 | ที่แขวนท่อ: ที่แขวนท่อและซีลแบบคอขยาย, 13 ⅝" 5M, จับคู่กับตัวเรือนด้านบนแบบ Multi Bowl, 3½², 9.2 lb/ft, N/L-80, Vam Top box up x pin down connection . 4" Cameron type ' โปรไฟล์เธรด H' BPV และพอร์ตบรรทัดควบคุม NPT SCSSSV ¼ "พร้อมซีล ข้อมูลจำเพาะ API รุ่นล่าสุด 6A, คลาสวัสดุ 'BB', ระดับอุณหภูมิ 'U', PSL-4 | 1 |
| 11 | ซีลสำรองสำหรับราวแขวนท่อ รายการที่ 10 | 2 |
| 12 | ปลั๊กทดสอบกับที่นั่งในตัวเรือนด้านล่าง 4 ½ IF Box Up × Pin Down Connection พร้อมซีลข้อมูลจำเพาะ API6A รุ่นล่าสุด วัสดุคลาส 'BB' ระดับอุณหภูมิ 'U' PSL-4 | 1 |
| 13 | ซีลสำรองสำหรับรายการที่ 12 | 1 |
| 14 | ปลั๊กทดสอบกับที่นั่งในตัวเรือนส่วนบน 4 ½ IF Box Up × Pin Down Connection พร้อมซีลข้อมูลจำเพาะ API6A รุ่นล่าสุด, คลาสวัสดุ 'BB', ระดับอุณหภูมิ 'U', PSL-4 (ถ้าจำเป็น) | 1 |
| 15 | ซีลสำรองสำหรับรายการที่ 14 | 1 |
| 16 | Mandrel Casing Hanger for 9 5/8 " Casing, 9 5/8", 43.50 lb/ft Premium Box Down connection HSM-2 to land in lower spool housing (with Seals if needed) ข้อมูลจำเพาะ API6A รุ่นล่าสุด วัสดุคลาส 'BB' ระดับอุณหภูมิ 'U' PSL-4 | 1 |
| 17 | Running Tool for Mandrel Hanger with 9 5/8" Top Box Up Premium connection HSM-2 with Seals. เพิ่มเติม | 1 |
| 18 | ชุดซีลสำรอง สำหรับรายการที่ 16 หากจำเป็น | 1 |
| 19 | ชุดซีลสำรอง สำหรับรายการที่ 17 | 1 |
| 20 | สวมบูชสำหรับเรือนส่วนล่างพร้อมช่องเปิดเพื่อทำงานในบิต 12 ¼ "และ BHA | 1 |
| 21 | สวมบุชชิ่งสำหรับตัวเรือนส่วนบนพร้อมช่องเปิดเพื่อเรียกใช้8½" บิตและ BHA | 1 |
| 22 | การวิ่ง – ดึงเครื่องมือสำหรับสวมบูชด้วยการเชื่อมต่อ 4 ½ IF Box Up | 1 |
| 23 | ชุดซีลสำหรับไม้แขวนแมนเดรล 9 5/8" | 1 |
| 24 | ซีลสำรองสำหรับสินค้าหมายเลข23 | 1 |
| 25 | Running/Retrieving Tool for Seal assembly, รายการ 24with 4 ½ IF Box Up connection. | 1 |
| 26 | Gate Valve: 2 1/16" 5M manual Gate Valves, Bi-Directional Flow with hand wheels. API spec. 6A latest edition, Material Class 'BB', Temperature Level 'U', PSL-4, PR2, Appendix 'F' . | 4 |
| 27 | หน้าแปลนบอด: 2 1/16" 5M หน้าแปลนบอด, ½" NPT เคาะข้อมูลจำเพาะ API6A รุ่นล่าสุด วัสดุคลาส 'BB' ระดับอุณหภูมิ 'U' PSL-4(เบอร์ 2 ติด 2 เบอร์หลวม) | 4 |
| 28 | อะแดปเตอร์: 2 1/16" หน้าแปลน 5M, 2" fig 1502 Integral Weco Union พร้อมปลั๊กแบบ Blind Pinข้อมูลจำเพาะ APIรุ่นล่าสุด 6A วัสดุระดับ 'BB' อุณหภูมิระดับ 'U', PSL-4 (อุปทานหลวม) | 1 |
| 29 | Gate Valve: 2 1/16" 5M manual Gate Valves, Bi-Directional Flow with hand wheels. API spec. 6A latest edition, Material Class 'BB', Temperature Level 'U', PSL-4, PR2, Appendix 'F' . | 4 |
| 30 | หน้าแปลนบอด: 2 1/16" 5M หน้าแปลนบอด, ½" NPT ต๊าปข้อมูลจำเพาะ API6A รุ่นล่าสุด วัสดุคลาส 'BB' ระดับอุณหภูมิ 'U' PSL-4(2เบอร์ติด2เบอร์หลวม) | 4 |
| 31 | Adapter Integral, 2 1/16 " 5M หน้าแปลน 2" fig 1502 Weco Union พร้อมปลั๊กแบบ Blind Pinข้อมูลจำเพาะ API6A รุ่นล่าสุด วัสดุคลาส 'BB' ระดับอุณหภูมิ 'U' PSL-4( หลวม) | 1 |
| 32 | ชุด X-Mass Tree | |
| 4 1/16" 5M Block X-Mass Tree, 13 5/8" 5M Studded Bottom Flanged with 13 5/8" Studded adapter with Seal System for Extended Neck of Tubing Hanger, item no-10. × 4 1/16" 5M studded top สองช่อง 4 1/16" 5M Studded Wing outlets ประกอบด้วย 4 1/16" 5M หนึ่งวาล์ว Master Gate แบบสองทิศทางที่ดำเนินการด้วยตนเองพร้อม Hand Wheel 4 1/16" 5M ตัวกระตุ้นไฮดรอลิกแบบล้มเหลวที่ทำงานแบบสองทิศทาง มาสเตอร์เกตวาล์วพร้อมแอ๊คทูเอเตอร์และ 4 1/16" 5 ม. วาล์วประตูไม้กวาดสองทิศทางแบบแมนนวล 1 ตัวพร้อมล้อเลื่อนด้วยมือข้อมูลจำเพาะ API6A รุ่นล่าสุด, ชั้นวัสดุ 'BB', ชั้นวัสดุ 'BB', อุณหภูมิClass-U, PSL-4, PR2, ภาคผนวก 'F' | 1 | |
| 33 | 4 1/16" 5M Hydraulic Actuator Operated Bi-Directional Gate Valve with Actuator for use as Wing Valve. API spec. 6A latest edition, Material Class 'BB', Temp. Class-U, PSL-4. PR2, Appendix 'F ' | 1 |
| 34 | 4 1/16" 5M Manually Operated Bi-Directional Gate Valve with Hand Wheel for use as Wing Valve. API spec. 6A latest edition, Material Class 'BB', Temp. Class-U, PSL-4, PR2, Appendix 'F '.(1 วาล์วสแตนด์บาย) | 4 |
| 35 | 4 1/16" 5M หน้าแปลนด้านล่าง × 5,000 psi wp Bowen Union top Tree Top Adapter, ½" NPT taped topข้อมูลจำเพาะ API6A รุ่นล่าสุด วัสดุคลาส 'BB' อุณหภูมิคลาส-U, PSL-4 | 1 |
| 36 | 4 1/16" 5M โช้คปรับหน้าแปลน, โช้คและถั่วสเตนเลสสตีลเคลือบทังสเตนคาร์ไบด์, ช่องเปิดสูงสุด 2", 5,000 psi wp.ข้อมูลจำเพาะ API6A รุ่นล่าสุด วัสดุคลาส 'BB' อุณหภูมิClass-U, PSL-4, PR2, ภาคผนวก 'F | 2 |
| 37 | 4" Cameron Type 'H' Back Pressure Valve. พร้อมชุดเครื่องมือ. | 1 |
| 38 | 4" คาเมรอนชนิด 'H' เช็ควาล์วสองทาง. | 1 |
| 39 | ซีลสำหรับ 4 "Cameron Type 'H' Back Pressure/Two Way Check Valve | 1 |
| 40 | ปะเก็นแหวน BX 160 สแตนเลส | 6 |
| 41 | ปะเก็นแหวน BX 159 สแตนเลส | 4 |
| 42 | ปะเก็นแหวน RX 39 สแตนเลส. | 12 |
| 43 | ปะเก็นแหวน RX 35, สแตนเลส. | 12 |
| 44 | ปะเก็นแหวน RX 24, สแตนเลส. | 8 |
| 45 | สตั๊ดพร้อมน็อตสองตัวอย่างละ 1 7/8" × 17 3/4", แคดเมียม/ชุบสังกะสี | 40 |
| 46 | สตั๊ดพร้อมน็อตสองตัวแต่ละตัว 1 5/8" × 12 3/4" แคดเมียม/ชุบสังกะสี | 48 |
| 47 | สตั๊ดพร้อมน็อตสองตัวแต่ละตัว 1" × 7 ¼" แคดเมียม/ชุบสังกะสี | 48 |
| 48 | สตั๊ดพร้อมน็อตสองตัวแต่ละตัว 7/8" × 6 ¼" แคดเมียม/ชุบสังกะสี | 48 |
| 49 | สตั๊ดพร้อมน็อตละสองตัว ¾ " × 5 ½" แคดเมียม/ชุบสังกะสี | 48 |
| 50 | เกจวัดแรงดัน, 0-5000 psi, ข้อต่อด้านล่างชาย NPT ½ ", หน้าปัดขนาด 4 ½" | 6 |
| 51 | เกจวัดแรงดัน, 0-10000 psi, ข้อต่อด้านล่างตัวผู้ NPT ½", หน้าปัดขนาด 4 ½" | 6 |
| 52 | วาล์วเข็ม 10,000 psi wp แบบตรง การเชื่อมต่อ NPT ½ " | 6 |
| 53 | วาล์วเข็ม 10,000 psi wp, 900 มุม, การเชื่อมต่อ NPT ½ " | 6 |
| 54 | พลาสติคแพ็คกิ้ง 4" × 5/8". | 20 |
| 55 | เครื่องมือฉีดพลาสติกบรรจุหีบห่อที่ใช้ไฮดรอลิก | 1 |
| 56 | หน้าแปลนอะแดปเตอร์แบบ double studded 7 1/16” 10000psi wp x 7 1/16” 5000psi wp พร้อมร่องวงแหวนสแตนเลส แผ่นปิดมาตรฐาน วัสดุระดับ 'BB' อุณหภูมิคลาส-U, PSL-4 | 1 |
| 57 | หน้าแปลนอะแดปเตอร์แบบ double studded 4 1/16” 10000psi wp x 3 1/16” 10000psi wp พร้อมร่องวงแหวนสแตนเลส แผ่นปิดมาตรฐาน วัสดุระดับ 'BB' อุณหภูมิคลาส-U, PSL-4 | 1 |
เกี่ยวกับ เจซี เวลเฮด
Jingcheng Petroleum Machinery Manufacturing Co., Ltd ก่อตั้งขึ้นในปี 2008 เรามีความเชี่ยวชาญในการออกแบบและผลิตอุปกรณ์หลุมผลิตบ่อน้ำมันเรา - YCJC เป็นผู้จัดจำหน่ายที่ลงทะเบียนสำหรับ CNPC, GWDC, CCDC ในประเทศจีน
ด้วยวิศวกรมืออาชีพ เรายังให้บริการ R&D แก่ลูกค้าที่มีความต้องการพิเศษในการขุดเจาะบ่อน้ำมันและการดำเนินการผลิต อุปกรณ์หลุมผลิตที่เราผลิตและจัดหา ได้แก่ หัวปลอก หัวท่อ แกนม้วนท่อ แกนม้วนท่อ วาล์วประตู วาล์วโช้ค , เช็ควาล์ว, ต้นไม้ X-mas, ปลั๊ก VR, ที่แขวนท่อ, ที่แขวนปลอก, เครื่องมือวิ่ง, บูชสวม, สปูลสปูล, อะแดปเตอร์หน้าแปลน, หน้าแปลนยูเนี่ยน, ค้อนยูเนี่ยน, ข้อศอก, ข้อต่อหมุน, บล็อกกากบาท, Block Tee, หน้าแปลนสหาย, หน้าแปลนเครื่องมือ, หน้าแปลนคอเชื่อม, ประตู FC, ที่นั่ง FC, ก้าน FC, แคลมป์ API, API แคลมป์ฮับ
