รายละเอียดสินค้า:
|
| ใบสมัคร: | การขุดเจาะบ่อน้ำมัน | การใช้: | การควบคุมการไหลของบ่อน้ำมันและก๊าซ |
|---|---|---|---|
| ชื่อผลิตภัณฑ์: | API Wellhead choke manifold | ระดับวัสดุ: | DD |
| คะแนนอุณหภูมิ: | พี+ยู | มาตรฐาน: | API 16C และ API 6A |
| ระดับการผลิต: | PSL 3 | ความกดดันจากการทำงาน: | 5,000 psi |
| สเปค: | 3 1/8" x 5000psi | ||
| เน้น: | DD Wellhead Manifold,API 16C Wellhead Manifold,5000psi ความดันสูง Manifold |
||

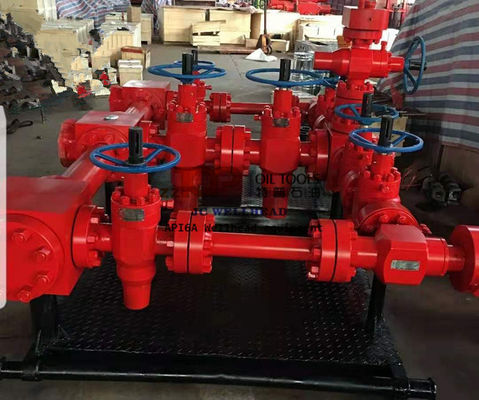

API 16C Wellhead Choke Manifold 3 – 1/8" x 5K WP ท่อร่วมแรงดันสูง
ท่อร่วมโช๊คและท่อร่วมฆ่าเป็นอุปกรณ์ควบคุมการไหลของบ่อน้ำที่สำคัญสำหรับการทำงานของรูเจาะ การออกแบบและการผลิตท่อร่วมโช๊คและท่อฆ่าเป็นไปตามมาตรฐาน API16C และส่วนของท่อร่วมของหลุมผลิต เช่น วาล์ว หน้าแปลนตัวต่อ และ cross over adatpers ได้รับการยืนยันด้วยข้อกำหนด API 6Aท่อร่วมโช้คและท่อร่วมฆ่าถูกใช้เพื่อเจาะใกล้สมดุลในระหว่างการเจาะ ท่อร่วมของโช้คและท่อร่วมฆ่าสามารถรักษาแหล่งกักเก็บมลพิษและควบคุมการระเบิดได้อย่างมีประสิทธิภาพวาล์วของท่อร่วมโช้กและคิลตามข้อกำหนด API 6A สามารถให้แรงบิดเริ่มต้นที่น้อย การปิดผนึกอย่างดีที่เชื่อถือได้ และคุณสมบัติทางกลที่ดีเยี่ยมชิ้นส่วนหลักผ่านการอบชุบด้วยความร้อนเป็นพิเศษ โดยมีความสามารถในการต้านทานการเสียดสีและการกัดกร่อนได้ดี.
พารามิเตอร์ทางเทคนิคของท่อร่วมไอดีของหลุมผลิต
| 1 | วาล์วทั้งหมด, ครอส, ครีบ, DSA, อะแดปเตอร์ & สปูลสเปซเป็น API-6A MONOGRAMED |
| 2 | CHOKES & BUFFER CHAMBER เป็น API 16C MONOGRAMED |
| 3 | HYD DRILLING CHOKE - SWACO จัดให้โดยลูกค้า (IT-3) |
| 4 | ชั้นวัสดุ: DD |
| 5 | ระดับอุณหภูมิ: P+U |
| 6 | PSL:3 |
| 7 | PR: 2F |
| 8 | ประตูและที่นั่งจะต้องเผชิญกับความยากลำบากโดยใช้ PRAXAIR LW-45 หรือ BODYCOTE CW-15 หรือ PRAXAIRGV-50H |
| 9 | โอเวอร์เลย์: อินคอนเนล 625 โอเวอร์เลย์ในร่องวงแหวนหน้าแปลน |
| 10 | วาล์วเป็นแบบที่นั่งเดี่ยว |
| 11 | สตั๊ด/อ่อนนุช: API 20E, BSL-2 |
ส่วนประกอบโดยละเอียดของท่อร่วมโช๊ค
| SR.NO | จำนวน | คำอธิบาย |
| 1 | 26 | VALVE เกทธรรมดา 3 1/8"-5K รุ่น 550 FE |
| 2 | 2 | VALVE, MANUAL GATE, 2 1/16"-5K, MODEL 550 FE |
| 3 | 2 | โช้ค, สว่านไฮดรอลิก, 3 1/8"-5K (MAKE SWACO, ซัพพลายลูกค้า) |
| 4 | 2 | โช๊ค, ดอกสว่านปรับได้, 3 1/8"-5K |
| 5 | 2 | BUFFER BLOCK STUD'D ASSLY, 7-WAY, (1) 7 1/16"-5K X (6) X 3 1/8"-CONNECTIONS X 47.14"LG. (DOWNSTREAM) |
| 6 | 2 | ADAPTER SPOOL, 7 1/16"-5K X 3 1/8"-5K X 12.0" LG |
| 7 | 2 | SPOOL SPACER, 3 1/8"-5K FE X 8.88" LG. |
| 8 | 2 | SPOOL SPACER, 3 1/8"-5K FE X 12.24" LG. |
| 9 | 2 | DSA, STUDDED, 3 1/8"-5K X 3.0" LG |
| 10 | 2 | DSA, STUDDED, 3 1/8"-5K X 3.12" LG |
| 11 | 1 | BLOCK STUD'D ASLY, 3 1/8"-5K (7-WAY), X 66.14"LG.(UPSTREA M) (6-5K X(1) X 2 1/16"-5K |
| 12 | 1 | บล็อกสตั๊ด ASSLY, 3 1/8"-5K (6-WAY), X 30.0"LG.(อัพสตรีม )(5)5K X(1) X 2 1/16"-5K |
| 13 | 1 | CROSS, ASSLY, (4-WAY) 3 1/8"-5K |
| 14 | 2 | CROSS, STUD'D ASSLY (INSTRUMENT), 4-WAY, 2 1/16"-5K |
| 15 | 2 | CROSSOVER FLANGE ASSLY, 2 1/16"-5K FE. X 2" รูปที่1502 หญิง SUB ชาย SUB |
| 16 | 2 | เกจวัดแรงดัน (0-6K PSI WP) ติดตั้งบน 2 1/16"-5K FLG |
| 17 | 2 | หน้าแปลน ตาบอด 2 1/16"-5K |
| 18 | 7 | หน้าแปลน ตาบอด 3 1/8"-5K |
| 19 | 2 | หน้าแปลน, เครื่องมือ, 3 1/8"-5K FE W/ 1/2" NPT PORT |
| 20 | 2 | อะแดปเตอร์ 1/2" NPT (PIN X PIN) |
| 21 | 2 | วาล์วเข็ม 1/2" NPT (BOX X BOX) |
| 22 | 60 | ปะเก็นแหวน R-35 (304 SS) |
| 23 | 10 | ปะเก็นแหวน R-24 (304 SS) |
| 24 | 2 | ปะเก็นแหวน R-46 (304 SS) |
| 25 | 200 | สตั๊ด 1 1/8"-8UN X 7 1/2"LG 3 1/8"-5K |
| 26 | 400 | NUT HEX, 1 1/8"-8UN 3 1/8"-5K |
| 27 | 1 | SKID, HEAVY DUTY, FRAME TYPE, การขนส่ง |
เกี่ยวกับ เจซี เวลเฮด
Yancheng Jingcheng Petroluem Machinery Manufacturing ต่อจากนี้ไป JC Wellhead คือการผลิตและจำหน่ายอุปกรณ์หลุมผลิตต่างๆ รวมถึงท่อร่วมไอดี, ต้นคริสตัมของหลุมผลิต, วาล์วหลุมผลิต, หน้าแปลนอะแดปเตอร์ของหลุมผลิต, ชุดหัวท่อ, ชุดหัวท่อ, ชิ้นส่วนที่เกี่ยวข้องเพื่อตอบสนองความต้องการที่แตกต่างกันใน การดำเนินงานบริการบ่อน้ำมันท่อร่วมของหลุมผลิตเป็นไปตามข้อกำหนด API 6A และ API16C และใช้กับสภาพการทำงานที่มีแรงดันสูงและอุณหภูมิสูงท่อร่วมของหลุมผลิตประกอบด้วยท่อร่วมไอดีและท่อฆ่า ท่อร่วมแตกร้าว ท่อร่วมทดสอบ ท่อร่วมของพื้นเจาะ ท่อร่วมของของเหลวเจาะ ฯลฯ
ข้อดีของ YCJC:
* คุณภาพของผลิตภัณฑ์ที่ยอดเยี่ยมและมีเสถียรภาพสอดคล้องกับมาตรฐาน API และ ISO
* การควบคุมคุณภาพอย่างเข้มงวดในวัตถุดิบและการตัดเฉือน เราสามารถจัด SGS หรือ BV เพื่อเป็นสักขีพยานในการทดสอบ
* เราจัดหาผลิตภัณฑ์หลุมผลิตที่หลากหลายเพื่อตอบสนองการดำเนินงานของลูกค้า
* จัดส่งทันเวลาบริการอย่างมืออาชีพเกี่ยวกับขั้นตอนการส่งออก
* รับประกันสินค้าและบริการหลังการขายที่ดีที่สุด
ขอบเขตผลิตภัณฑ์
*BOP : Taper Rubber Annular BOP, ยางทรงกลม Annular BOP, Single Ram BOP, Double Ram BOP
* อุปกรณ์หลุมผลิต: ต้น X-mas, หัวปลอก, ที่แขวนปลอก, หัวท่อ, ที่แขวนท่อ, แกนม้วนท่อ, แกนม้วนท่อ, แคลมป์ API, API แคลมป์ฮับ
* วาล์วหลุมผลิต: วาล์วประตู วาล์วโช๊ค เช็ควาล์ว วาล์วโคลน และส่วนวาล์ว
* อะแดปเตอร์ Wellhead: หน้าแปลนอะแดปเตอร์แบบ Double studded, สปูลสเปเซอร์, สปูลไรเซอร์, สปูลเจาะ, หน้าแปลนคอเชื่อม, อะแดปเตอร์หน้าแปลนยูเนี่ยน
* ชิ้นส่วนอุปกรณ์หลุมผลิตอื่นๆ: สหภาพค้อน, ข้อศอก, ข้อต่อหมุน, บล็อกกากบาท, บล็อกตี๋,
* ท่อร่วมบ่อน้ำมัน: ท่อร่วมสำลัก, ท่อร่วมฆ่า, ท่อร่วมทดสอบ
ยินดีต้อนรับที่จะติดต่อเราสำหรับข้อมูลเพิ่มเติม!
